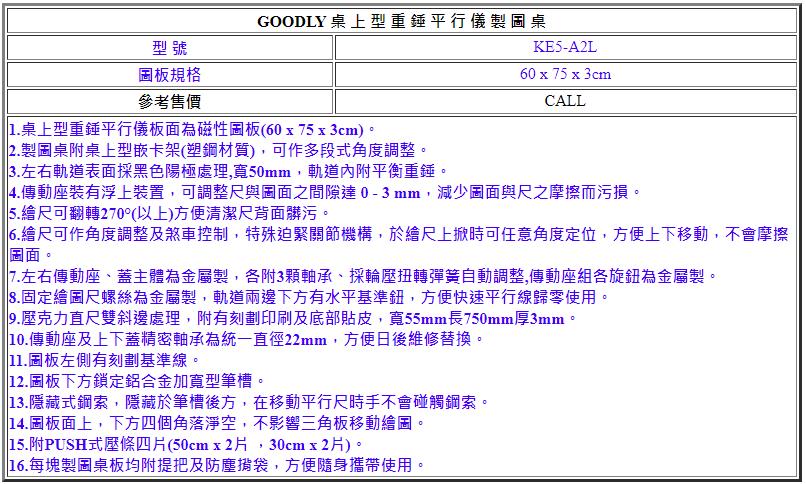

GOODLY KE5-A2L (60 x 75 x 3cm)
桌 上 型 重 錘 平 行 儀 製 圖 桌
(證 照 考 試 專 用)















1.桌上型重錘平行儀板面為磁性圖板(60 x 75 x 3cm)。

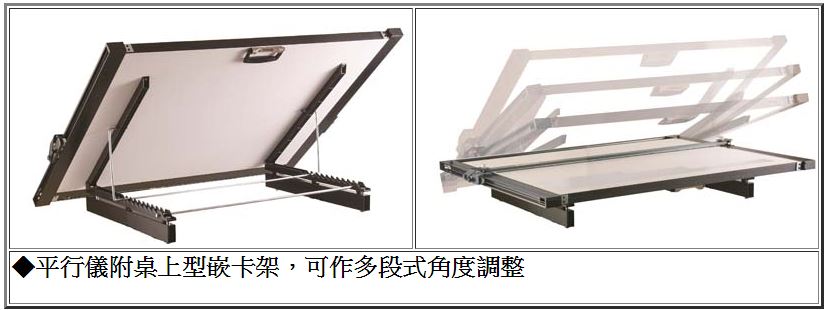

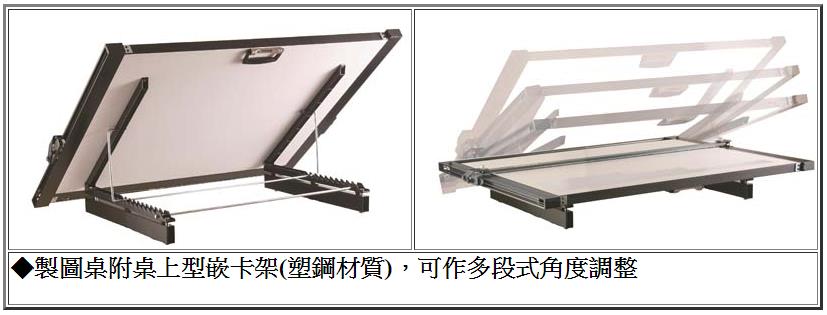

2.製圖桌附桌上型嵌卡架(塑鋼材質),可作多段式角度調整。
3.左右軌道表面採黑色陽極處理,寬50mm,軌道內附平衡重錘。

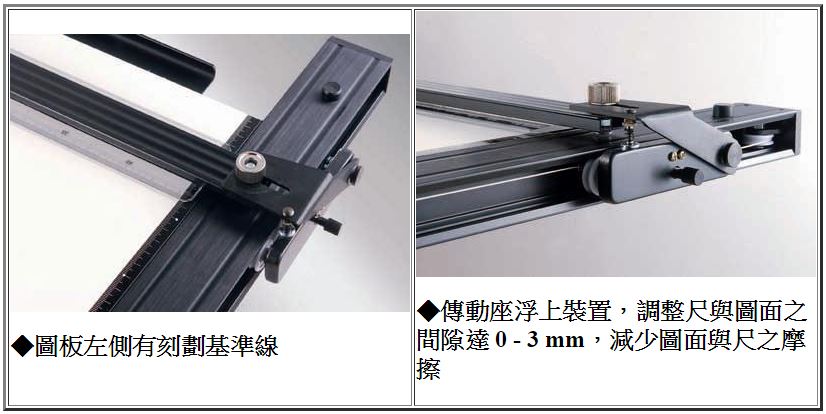

4.傳動座裝有浮上裝置,可調整尺與圖面之間隙達 0 - 3 mm,減少圖面與尺之摩擦而污損。
5.繪尺可翻轉270°(以上)方便清潔尺背面髒污。

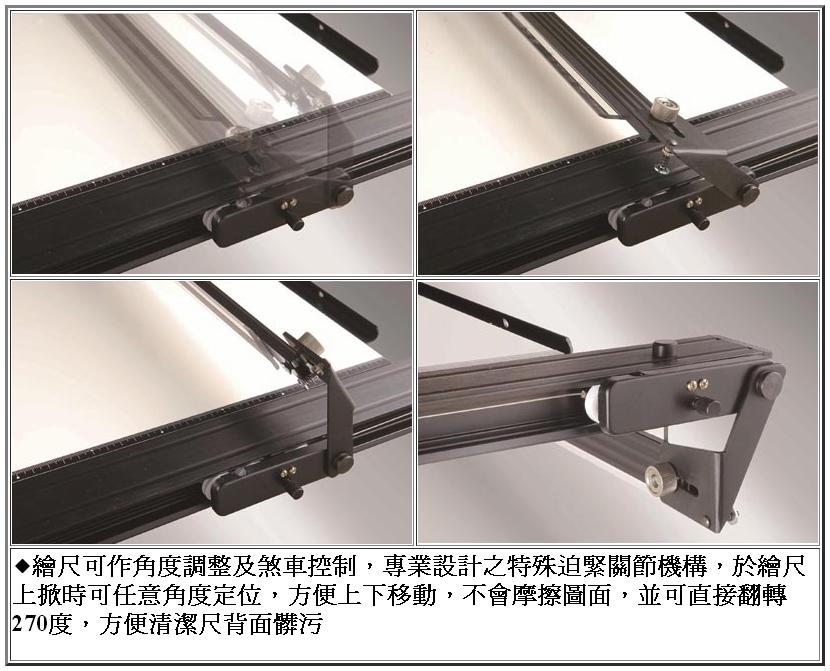

6.繪尺可作角度調整及煞車控制,特殊迫緊關節機構,於繪尺上掀時可任意角度定位,方便上下移動,不會摩擦圖面。
7.左右傳動座、蓋主體為金屬製,各附3顆軸承、採輪壓扭轉彈簧自動調整,傳動座組各旋鈕為金屬製。
8.固定繪圖尺螺絲為金屬製,軌道兩邊下方有水平基準鈕,方便快速平行線歸零使用。
9.壓克力直尺雙斜邊處理,附有刻劃印刷及底部貼皮,寬55mm長750mm厚3mm。
10.傳動座及上下蓋精密軸承為統一直徑22mm,方便日後維修替換。
11.圖板左側有刻劃基準線。

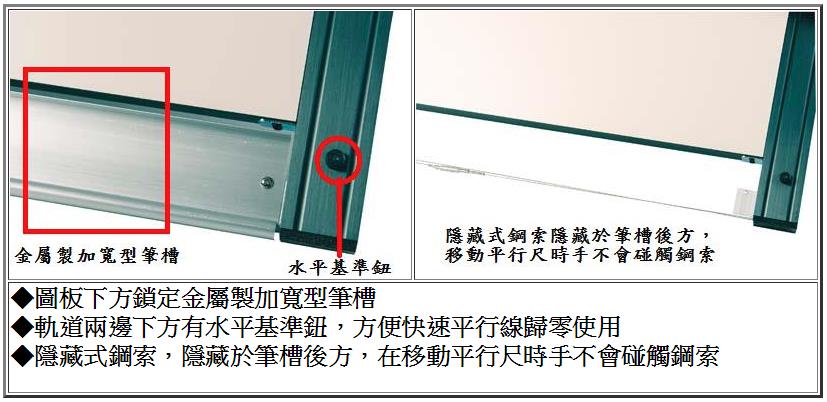

12.圖板下方鎖定鋁合金加寬型筆槽。
13.隱藏式鋼索,隱藏於筆槽後方,在移動平行尺時手不會碰觸鋼索。

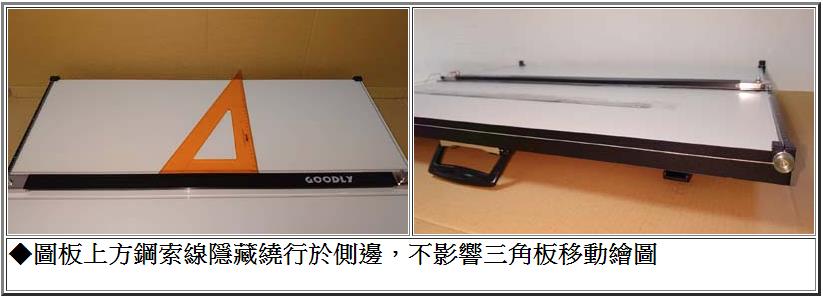

14.圖板面上方及四個角落淨空,不影響三角板移動繪圖。
15.附PUSH式壓條四片(50cm x 2片 ,30cm x 2片)。

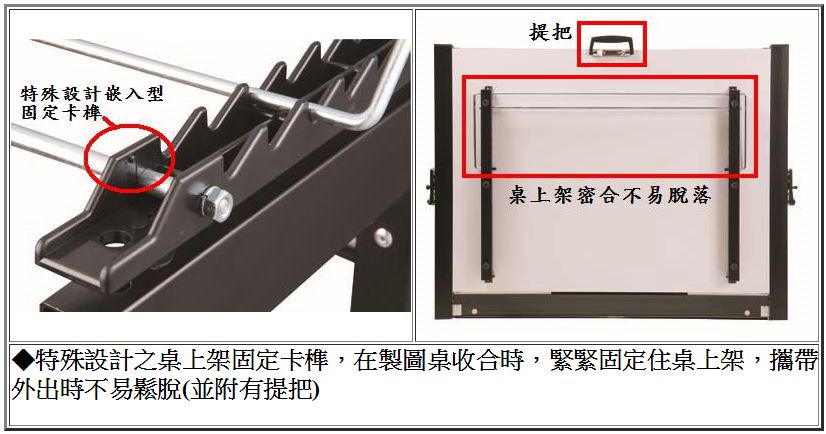

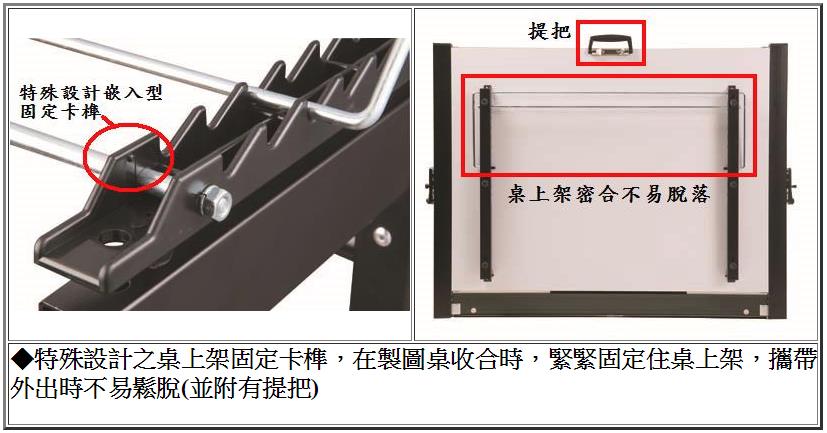

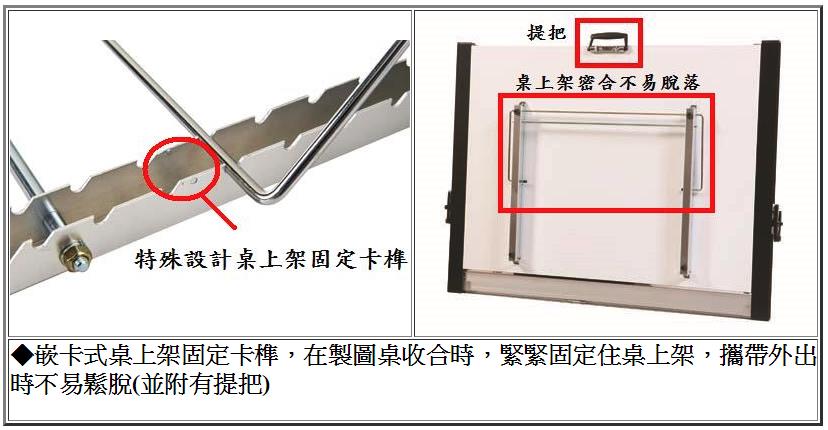

16.每塊製圖桌板均附提把及防塵揹袋,方便隨身攜帶使用。

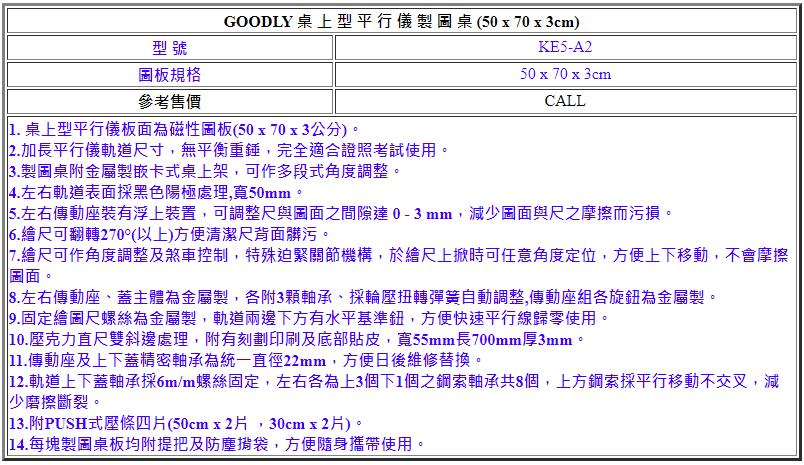

GOODLY KE5-A2 (50 x 68 x 3cm)
桌 上 型 平 行 儀 製 圖 桌
(證 照 考 試 專 用)











1. 桌上型平行儀板面為磁性圖板(50 x 68 x 3公分)。
2.加長平行儀軌道尺寸,完全適合證照考試A2圖紙使用。

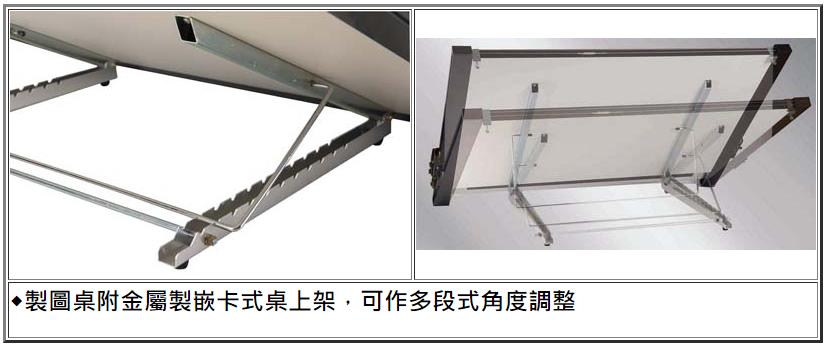

3.製圖桌附鋁合金嵌卡式桌上架,可作多段式角度調整, 圖板傾斜0~20度時,特殊結構設計平行尺上下移動不會滑落。
4.左右軌道表面採黑色陽極處理,寬50mm。
5.左右傳動座裝有浮上裝置,可調整尺與圖面之間隙達 0 - 3 mm,減少圖面與尺之摩擦而污損。
6.繪尺可翻轉270°(以上)方便清潔尺背面髒污。
7.繪尺可作角度調整及煞車控制,特殊迫緊關節機構,於繪尺上掀時可任意角度定位,方便上下移動,不會摩擦圖面。
8.左右傳動座、蓋主體為金屬製,各附3顆軸承、採輪壓扭轉彈簧自動調整,傳動座組各旋鈕為金屬製。
9.固定繪圖尺螺絲為金屬製,軌道兩邊下方有水平基準鈕,方便快速平行線歸零使用。
10.壓克力直尺雙斜邊處理,附有刻劃印刷及底部貼皮,寬55mm長680mm厚3mm。
11.傳動座及上下蓋精密軸承為統一直徑22mm,方便日後維修替換。
12.軌道上下蓋軸承採6m/m螺絲固定,左右各為上3個下1個之鋼索軸承共8個,上方鋼索採平行移動不交叉,減少磨擦斷裂。
13.附PUSH式壓條四片(50cm x 2片 ,30cm x 2片)。
14.每塊製圖桌板均附提把及防塵揹袋,方便隨身攜帶使用。

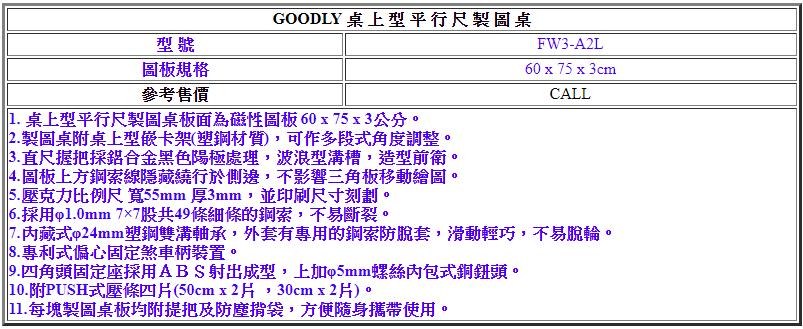

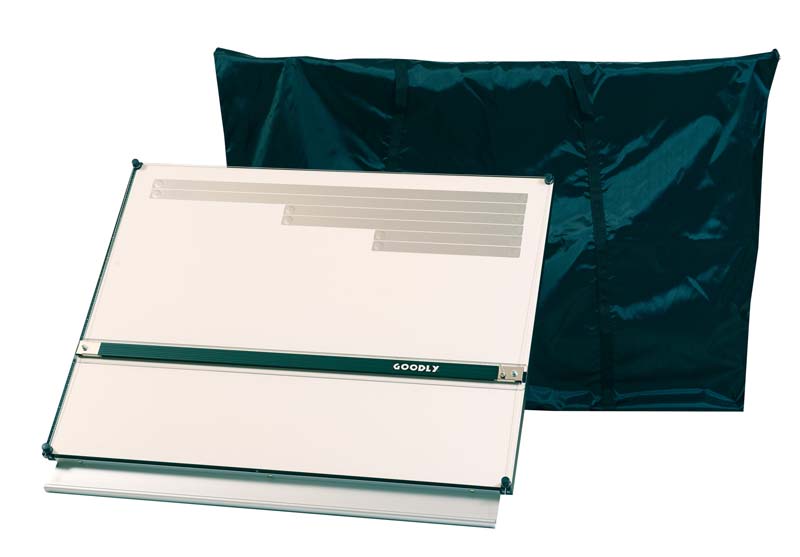

GOODLY FW3-A2L (60 x 75 x 3cm)
桌 上 型 平 行 尺 製 圖 桌
(證 照 考 試 專 用)









1. 桌上型平行尺製圖桌板面為磁性圖板 60 x 75 x 3公分。

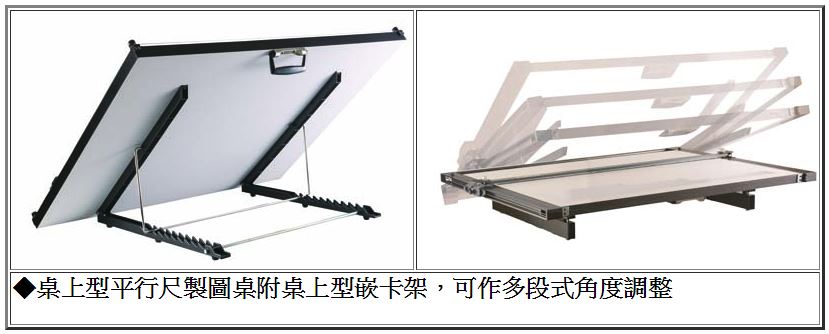

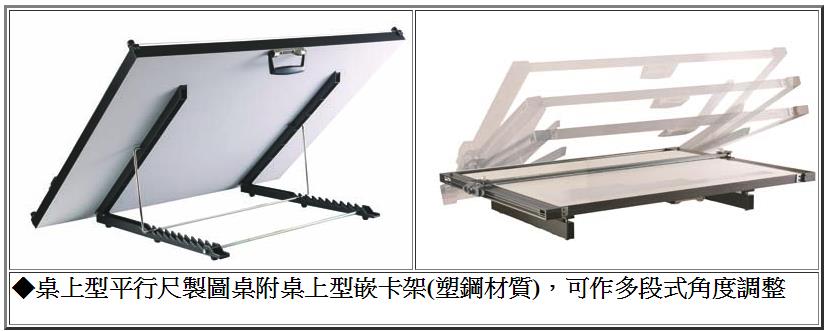

2.製圖桌附桌上型嵌卡架(塑鋼材質),可作多段式角度調整。
3.直尺握把採鋁合金黑色陽極處理,波浪型溝槽,造型前衛。
4.壓克力比例尺 寬55mm 厚3mm,並印刷尺寸刻劃。
5.採用φ1.0mm 7×7股共49條細條的鋼索,不易斷裂。
6.內藏式φ24mm塑鋼雙溝軸承,外套有專用的鋼索防脫套,滑動輕巧,不易脫輪。
7.專利式偏心固定煞車柄裝置。
8.四角頭固定座採用ABS射出成型,上加φ5mm螺絲內包式銅鈕頭。
9.附PUSH式壓條四片(50cm x 2片 ,30cm x 2片)。
10.每塊製圖桌板均附提把及防塵揹袋,方便隨身攜帶使用。

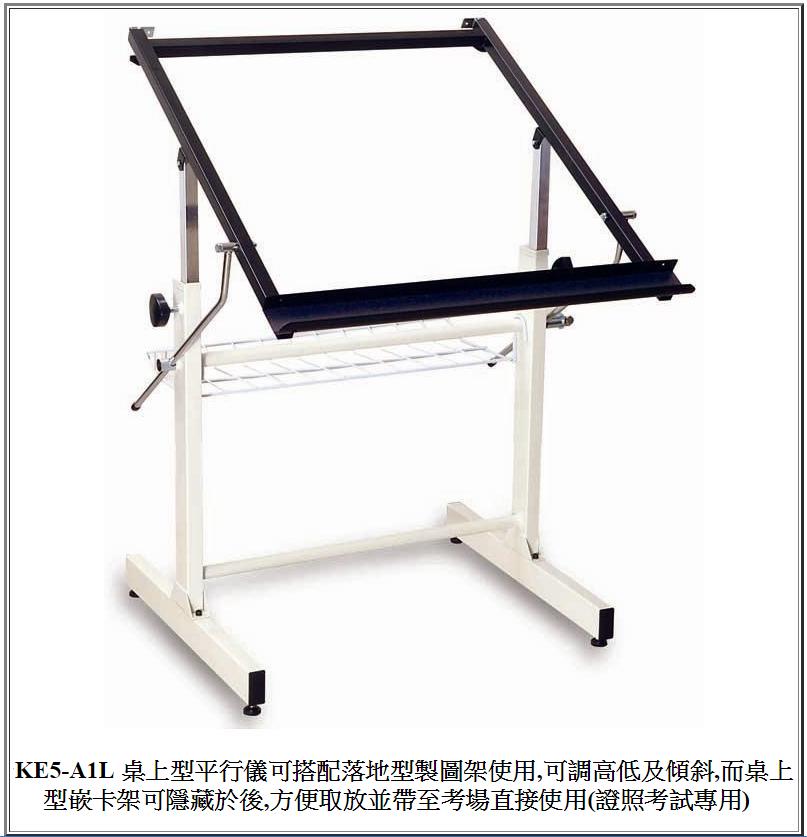

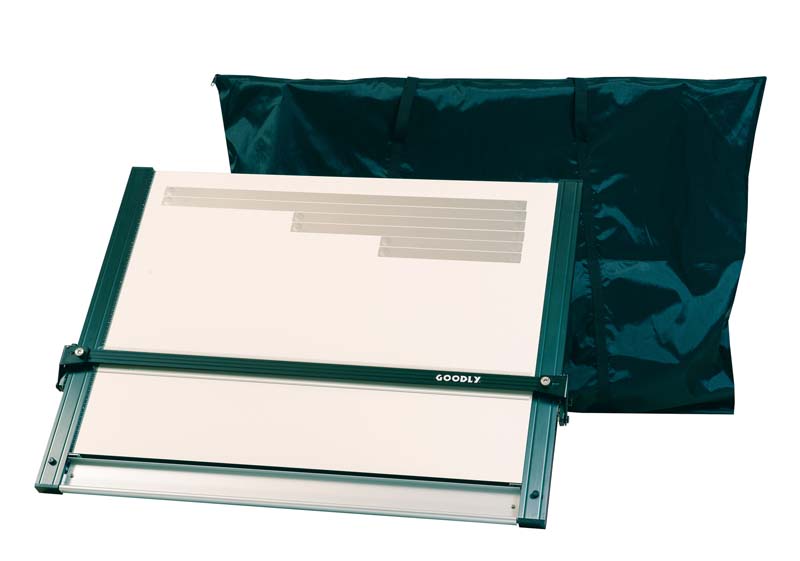

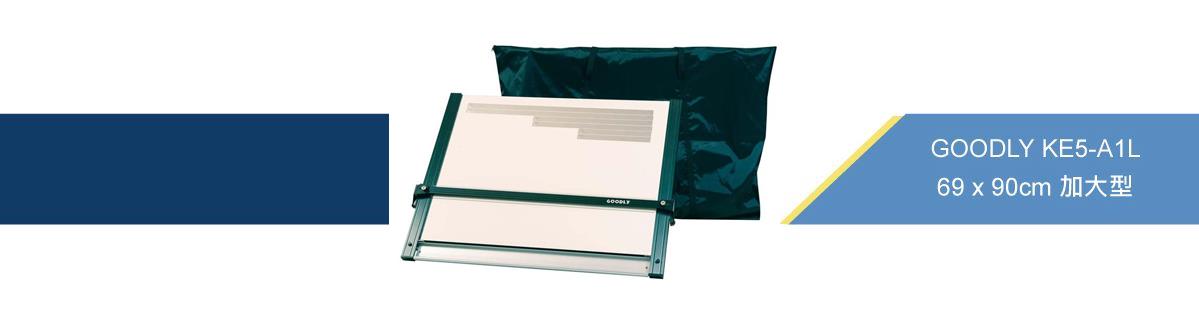

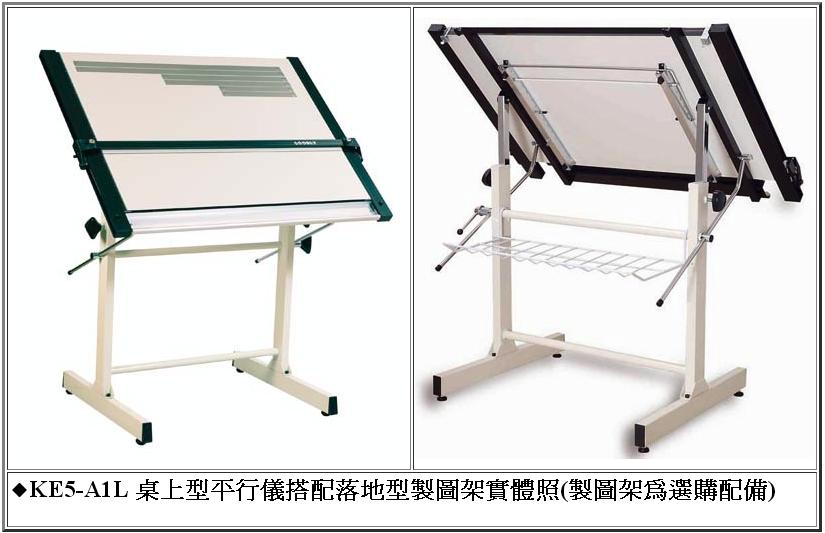

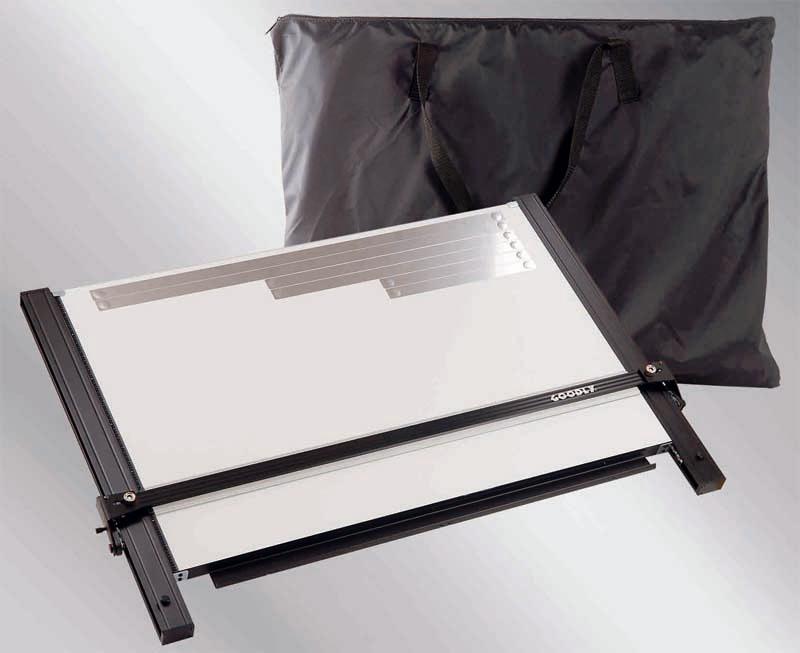

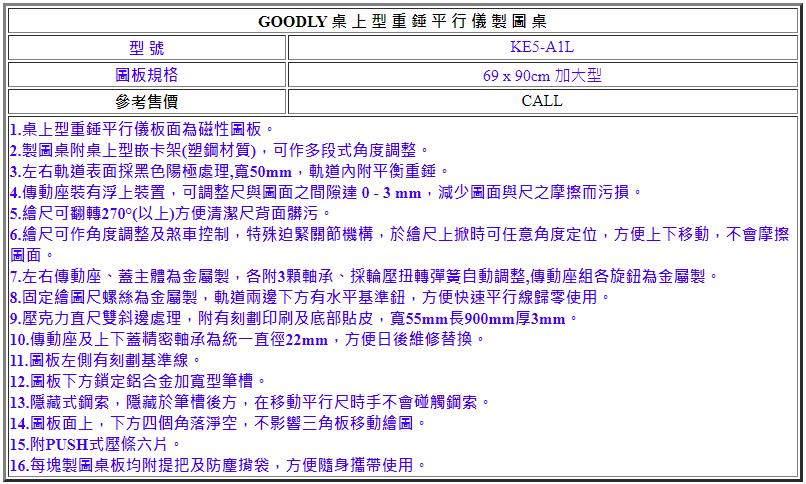

GOODLY KE5-A1L (69 x 90cm 加大型)
桌 上 型 重 錘 平 行 儀 製 圖 桌

(證 照 考 試 專 用)























1.桌上型重錘平行儀板面為磁性圖板。

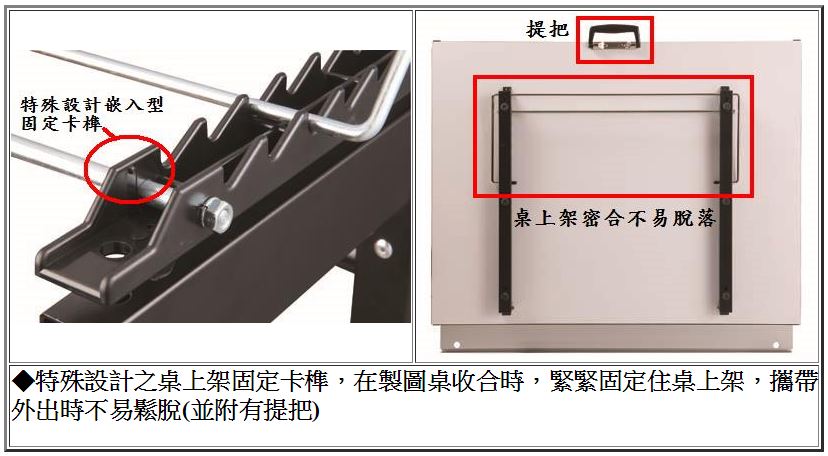

2.製圖桌附桌上型嵌卡架,可作多段式角度調整。

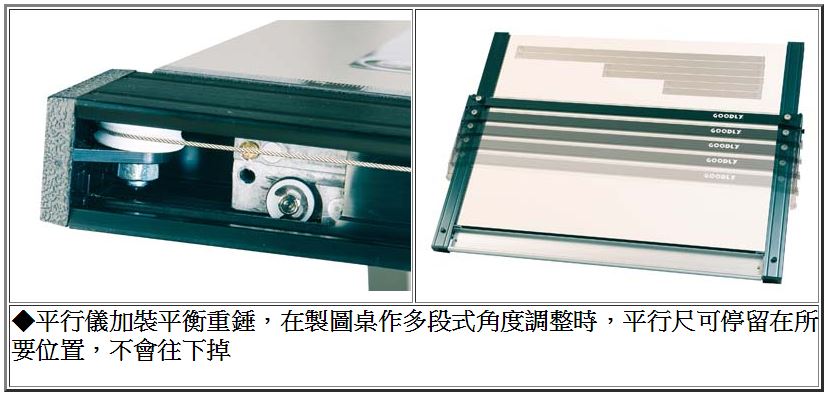

3.左右軌道表面採黑色陽極處理,寬50mm,軌道內附平衡重錘。
4.傳動座裝有浮上裝置,可調整尺與圖面之間隙達 0 - 3 mm,減少圖面與尺之摩擦而污損。
5.繪尺可翻轉270°(以上)方便清潔尺背面髒污。
6.繪尺可作角度調整及煞車控制,特殊迫緊關節機構,於繪尺上掀時可任意角度定位,方便上下移動,不會摩擦圖面。
7.左右傳動座、蓋主體為金屬製,各附3顆軸承、採輪壓扭轉彈簧自動調整,傳動座組各旋鈕為金屬製。
8.固定繪圖尺螺絲為金屬製,軌道兩邊下方有水平基準鈕,方便快速平行線歸零使用。
9.壓克力直尺雙斜邊處理,附有刻劃印刷及底部貼皮,寬55mm長900mm厚3mm。
10.傳動座及上下蓋精密軸承為統一直徑22mm,方便日後維修替換。
11.圖板左側有刻劃基準線。
12.圖板下方鎖定鋁合金加寬型筆槽。
13.隱藏式鋼索,隱藏於筆槽後方,在移動平行尺時手不會碰觸鋼索。

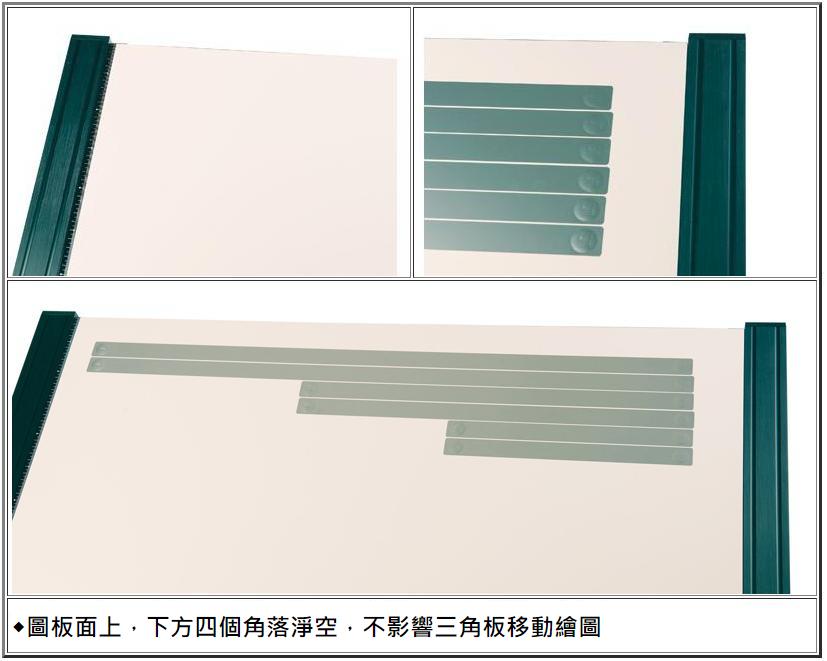

14.圖板面上方及四個角落淨空,不影響三角板移動繪圖。
15.附PUSH式壓條六片。
16.每塊製圖桌板均附提把及防塵揹袋,方便隨身攜帶使用。

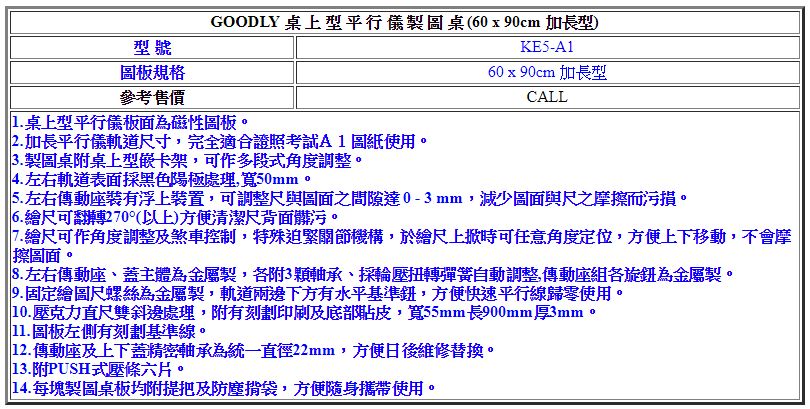

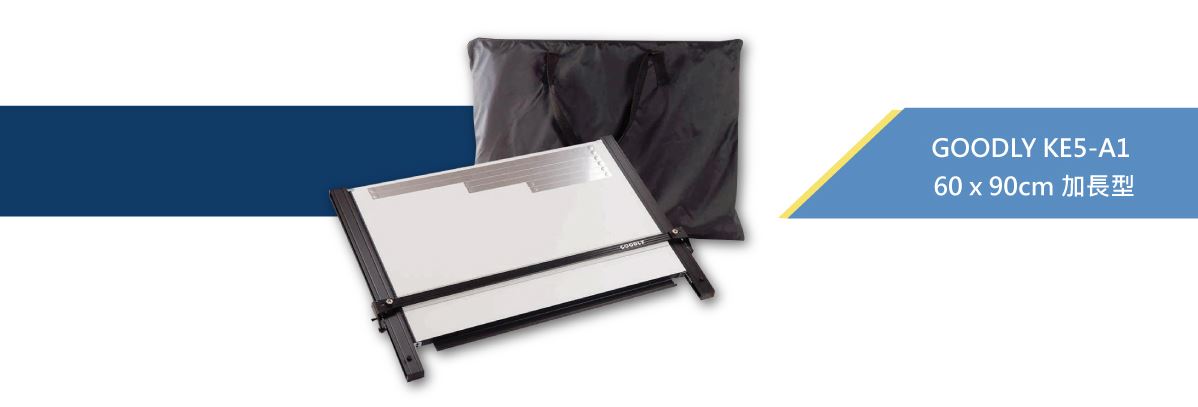

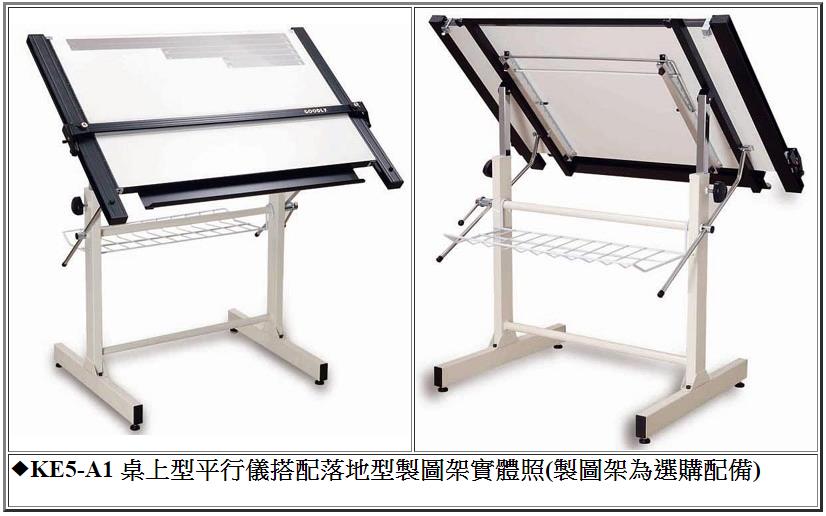

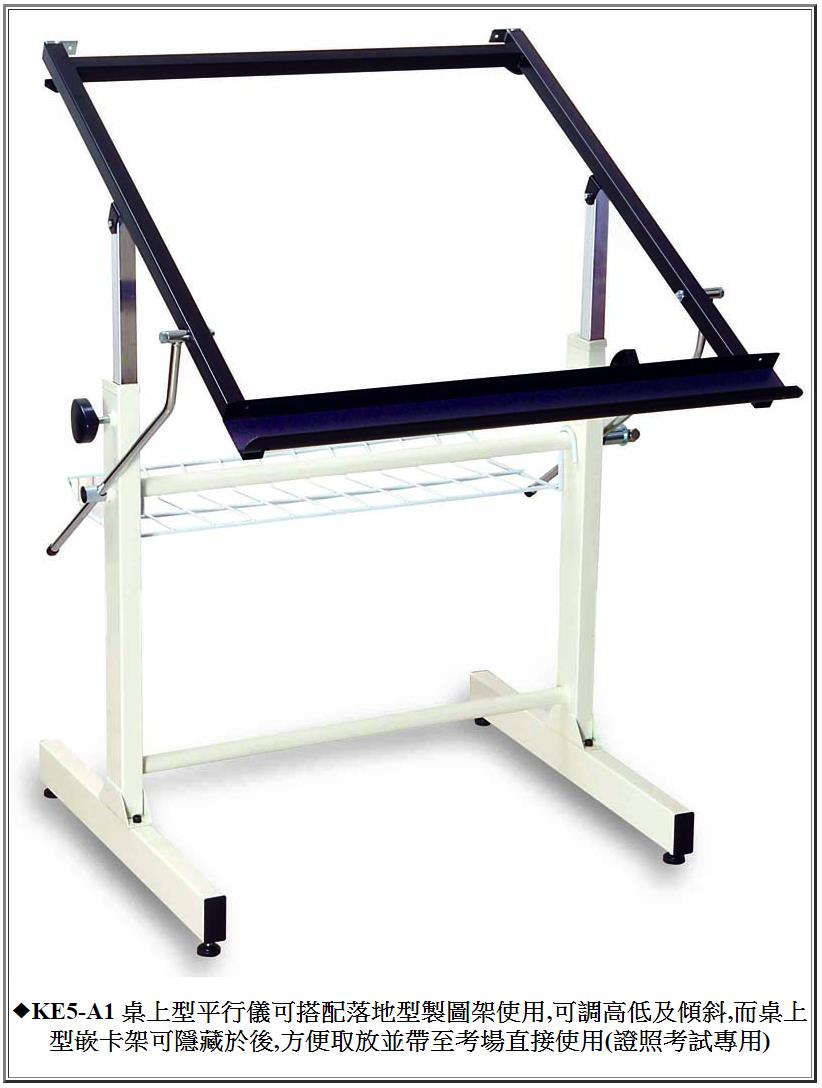

GOODLY KE5-A1 (60 x 90cm 加長型)
桌 上 型 平 行 儀 製 圖 桌
(證 照 考 試 專 用)

















1.桌上型平行儀板面為磁性圖板。
2.加長平行儀軌道尺寸,完全適合證照考試A1圖紙使用。
3.製圖桌附桌上型嵌卡架,可作多段式角度調整。
4.左右軌道表面採黑色陽極處理,寬50mm。
5.左右傳動座裝有浮上裝置,可調整尺與圖面之間隙達 0 - 3 mm,減少圖面與尺之摩擦而污損。
6.繪尺可翻轉270°(以上)方便清潔尺背面髒污。
7.繪尺可作角度調整及煞車控制,特殊迫緊關節機構,於繪尺上掀時可任意角度定位,方便上下移動,不會摩擦圖面。
8.左右傳動座、蓋主體為金屬製,各附3顆軸承、採輪壓扭轉彈簧自動調整,傳動座組各旋鈕為金屬製。
9.固定繪圖尺螺絲為金屬製,軌道兩邊下方有水平基準鈕,方便快速平行線歸零使用。
10.壓克力直尺雙斜邊處理,附有刻劃印刷及底部貼皮,寬55mm長900mm厚3mm。

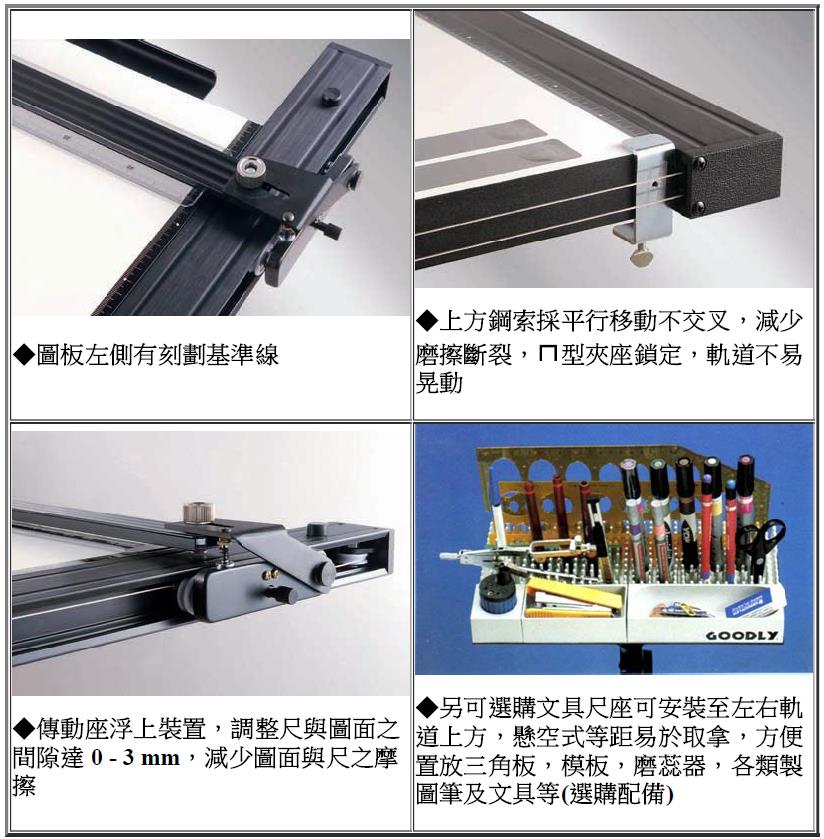

11.圖板左側有刻劃基準線。
12.傳動座及上下蓋精密軸承為統一直徑22mm,方便日後維修替換。
13.附PUSH式壓條六片。
14.每塊製圖桌板均附提把及防塵揹袋,方便隨身攜帶使用。

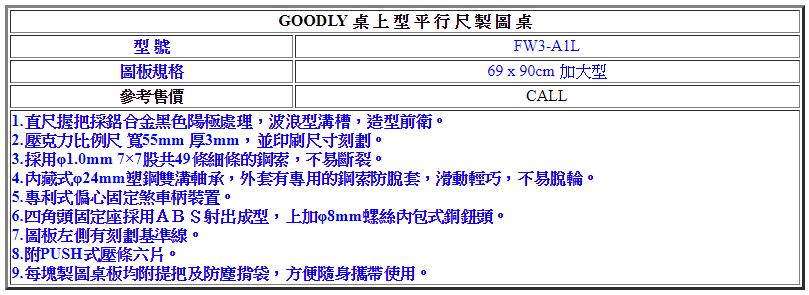

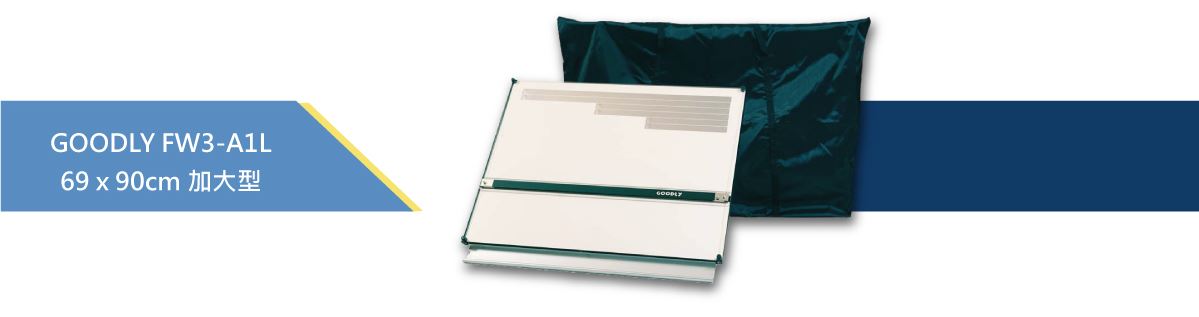

GOODLY FW3-A1L (69 x 90cm 加大型)
桌 上 型 平 行 尺 製 圖 桌
(證 照 考 試 專 用)













1.直尺握把採鋁合金黑色陽極處理,波浪型溝槽,造型前衛。
2.壓克力比例尺 寬55mm 厚3mm,並印刷尺寸刻劃。

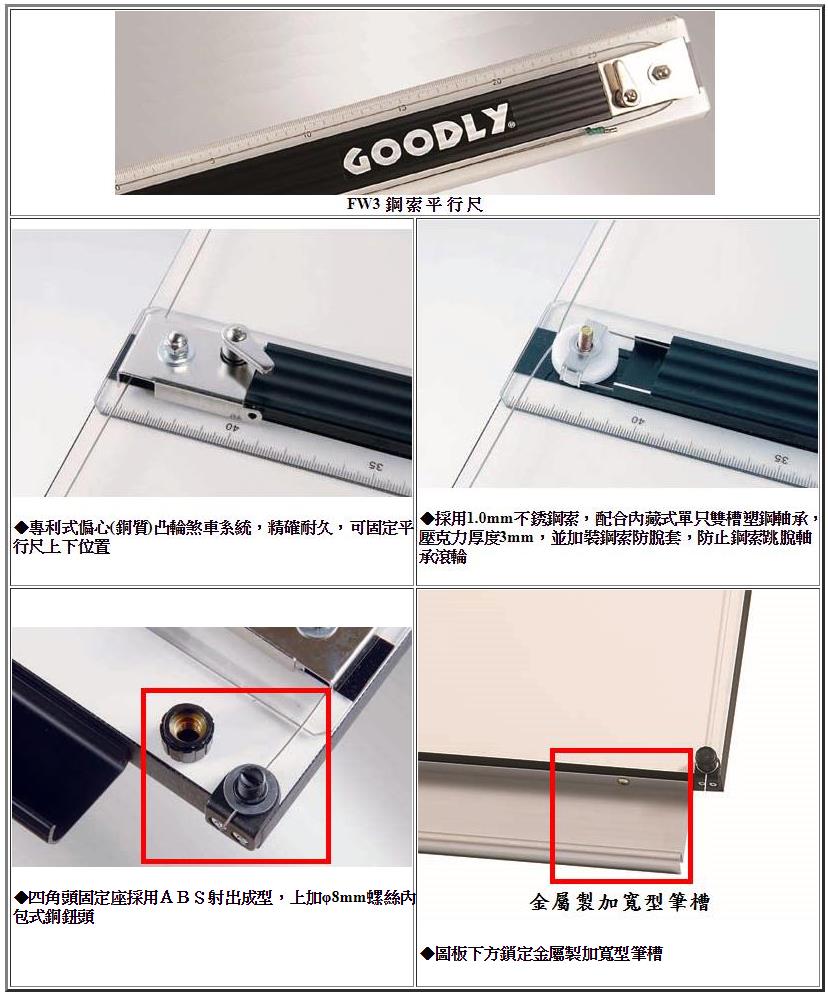

3.採用φ1.0mm 7×7股共49條細條的鋼索,不易斷裂。
4.內藏式φ24mm塑鋼雙溝軸承,外套有專用的鋼索防脫套,滑動輕巧,不易脫輪。
5.專利式偏心固定煞車柄裝置。
6.四角頭固定座採用ABS射出成型,上加φ8mm螺絲內包式銅鈕頭。
7.圖板左側有刻劃基準線。
8.附PUSH式壓條六片。
9.每塊製圖桌板均附提把及防塵揹袋,方便隨身攜帶使用。
