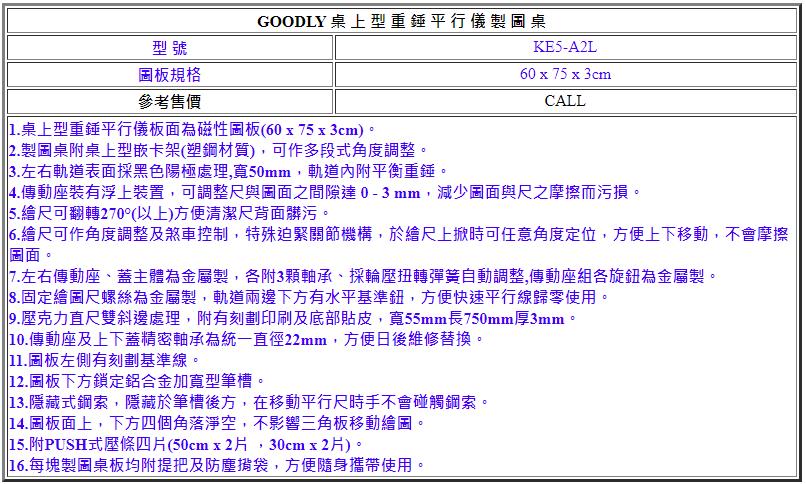

GOODLY KE5-A2L (60 x 75 x 3cm)

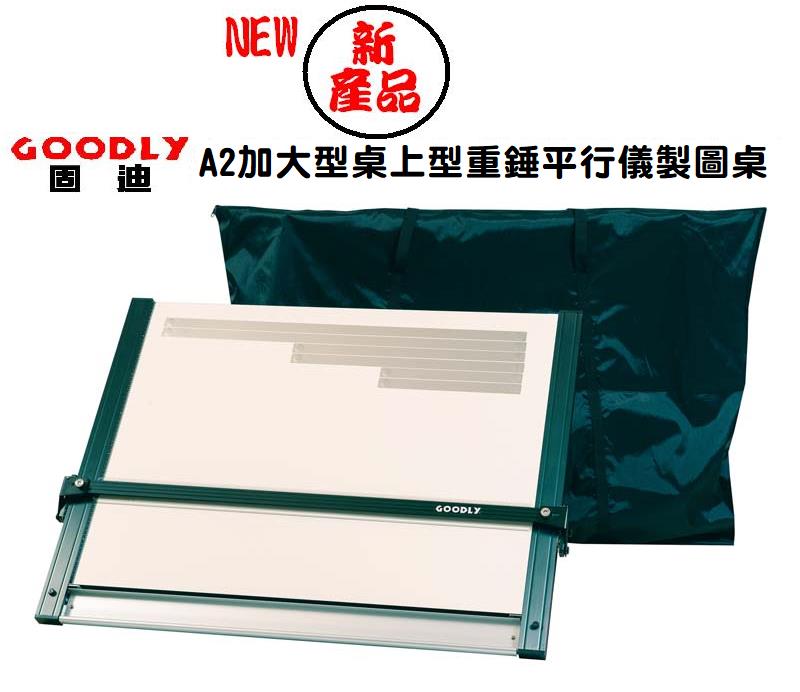

桌 上 型 重 錘 平 行 儀 製 圖 桌
(證 照 考 試 專 用)
1.桌上型重錘平行儀板面為磁性圖板(60 x 75 x 3cm)。
2.製圖桌附桌上型嵌卡架(塑鋼材質),可作多段式角度調整。
3.左右軌道表面採黑色陽極處理,寬50mm,軌道內附平衡重錘。
4.傳動座裝有浮上裝置,可調整尺與圖面之間隙達 0 - 3 mm,減少圖面與尺之摩擦而污損。
5.繪尺可翻轉270°(以上)方便清潔尺背面髒污。
6.繪尺可作角度調整及煞車控制,特殊迫緊關節機構,於繪尺上掀時可任意角度定位,方便上下移動,不會摩擦圖面。
7.左右傳動座、蓋主體為金屬製,各附3顆軸承、採輪壓扭轉彈簧自動調整,傳動座組各旋鈕為金屬製。
8.固定繪圖尺螺絲為金屬製,軌道兩邊下方有水平基準鈕,方便快速平行線歸零使用。
9.壓克力直尺雙斜邊處理,附有刻劃印刷及底部貼皮,寬55mm長750mm厚3mm。
10.傳動座及上下蓋精密軸承為統一直徑22mm,方便日後維修替換。
11.圖板左側有刻劃基準線。
12.圖板下方鎖定鋁合金加寬型筆槽。
13.隱藏式鋼索,隱藏於筆槽後方,在移動平行尺時手不會碰觸鋼索。

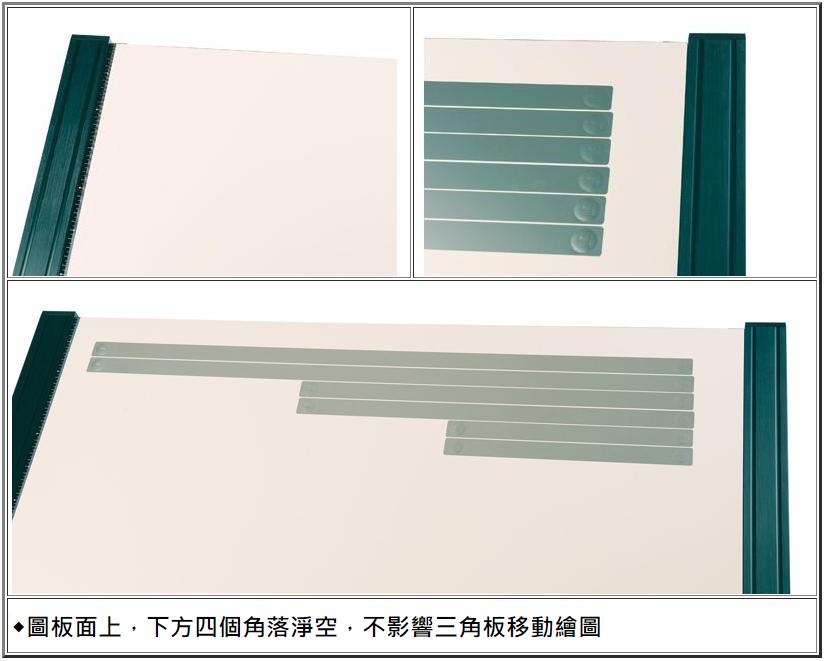

14.圖板面上,下方四個角落淨空,不影響三角板移動繪圖。
15.附PUSH式壓條四片(50cm x 2片 ,30cm x 2片)。
16.每塊製圖桌板均附提把及防塵揹袋,方便隨身攜帶使用。
